Die vielen Gerüchte in diversen Foren und Social Media Gruppen bezüglich Sensorausfälle und vermeintlich zu schwacher Batterien musste ich einen Teardown machen.
Die Neugier was für Batterien verbaut sind und welche Restspannung auf der Batterie lag, war riesig.
Gesagt, getan.
Vier Libre 3 Sensoren habe ich aufgemacht und angeschaut.
Der erste Sensor war die Testlieferung aus Ende 2022. Drei weitere aus der aktuellen Verordnung.

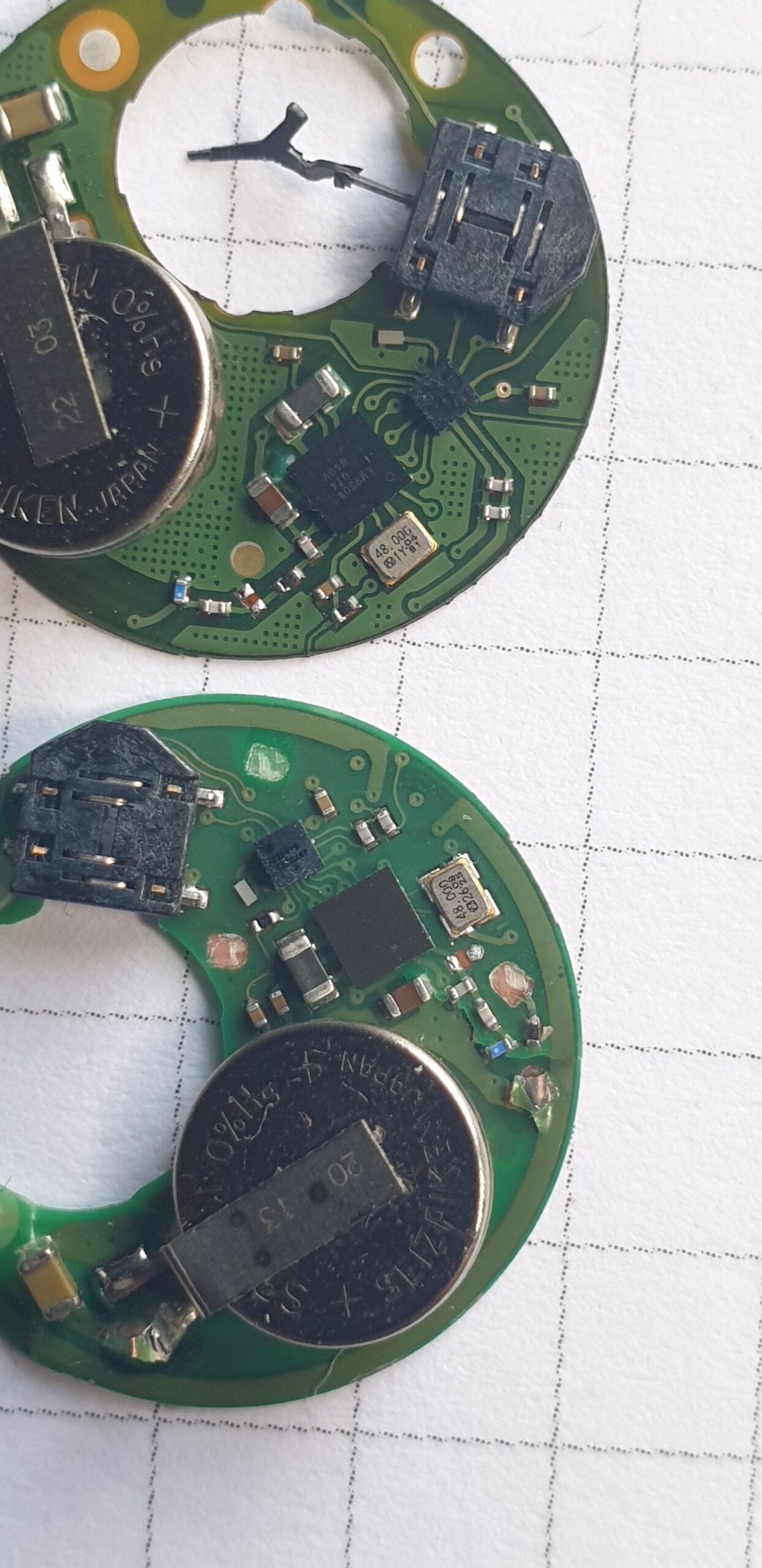

Beim Öffnen fiel mir schon ein Unterschied der Sensoren auf.
Zwischenzeitlich wurde das Antennendesign verändert.
Von einer flexiblen Flachband Antenne zu einer starren Alu-Antenne.
Recherchen bei der FCC Zertifizierungsstelle ergab, dass das neue Antennendesign die Reichweite verbessert.
Den Mythos, dass die Batterie vorzeigt durch viele Verbindungs-/Signalverluste leer gezogen wird, halte ich für falsch.
Jeder Sensor, egal wie alt und egal wie lange er getragen wurde, hatte eine Restspannung von 1,56V, gemessen mit einem Multimeter.
Laut Datenblatt der Batterie ist die Spannung mit 1,55V nominal angegeben.
Verbaut ist eine Seizaiken 716W (was ich erkennen konnte), wahrscheinlich SR716SW.
SR716SW entspricht Größe und Spannung.
Zitat aus dem Schreiben von Abbott an FCC:
Ein kurzer Überblick: Schematisch sind sie gleich und die Software ist identisch. Die BLE-Antenne hat sich von einer Spurantenne zu einer oberflächenmontierten Antenne entwickelt. Die Originalantenne ist eine Monopolantenne mit einem maximalen Gewinn von -12,5 dBi. Das neue Design wird eine oberflächenmontierte PIFA (planare Inverted-F-Antenne) mit einem maximalen Gewinn von -15 dBi verwenden. Die NFC-Antenne wandelt sich von einer platinenunabhängigen Flex-Loop-Antenne zu einem Leiterplattendesign auf einer neuen Ebene, und dem neuen Design wurde eine neue Grundebenenebene hinzugefügt. Das Gerät ist ein passiver Tag, der in der NFC-Kommunikation verwendet wird.*
Eine Platinen-Nummer oder Revisionsnummer ist auf der Platine nicht vorhanden.
Auf der ersten Revision (Testlieferung Sensor) ist ein EM 9304 Bluetooth 5.0 Low Energy Chip verbaut.
Bei der neuen Revision ist keine Chip-Bezeichnung vorhanden.
Datenblatt zum Chip unter:
https://www.emmicroelectronic.…ts/datasheets/9304-DS.pdf
* Quelle: https://fccid.io/QXS-LIB03S
